fhemModbusSDM72DM

FHEM Module zur Anbindung eines SDM72DM Modbus 3~ Energiemessgerät

Das Modul ist eine Abwandlung von Roger's "98_ModbusSDM630M.pm" -> https://forum.fhem.de/index.php/topic,25315.msg274011.html#msg274011

daher ist vielleicht der ein oder andere Kommentar im Quelltext nicht ganz passend

HowTo Beispiel:

1. Datei in FHEM hinein kopieren und laden. Wie z.B. https://wiki.fhem.de/wiki/Rotex_HPSU_Compact#Dateien
2. In FHEM Modbus Schnittstelle definieren.

• define Modbus_Z1 Modbus /dev/serial/by-path/pci-0000:00:12.0-usb-0:1:1.0-port0@9600

3. In FHEM Modbus Zähler Device mit dem Modul definieren:

• define SDM72DM_Z1 ModbusSDM72DM 1 10
• attr SDM72DM_Z1 IODev Modbus_Z1
• attr SDM72DM_Z1 event-on-change-reading Energy_total__kWh.*:0.5,Power_Sum__W:5,.*

Hardware Beispiele:

Ich selbst habe den isolierten USB -> RS485 Adapter im Einsatz

Aufzeichnung

1. Energiemessung in ein Logfile:

• define Log_Waermepumpe FileLog ./log/Waermepumpe-%Y-%m.log SDM72DM_Z1:Energy_total__kWh:.*|SDM72DM_Z1:Power_Sum__W:.*
• attr Log_Waermepumpe room Logs

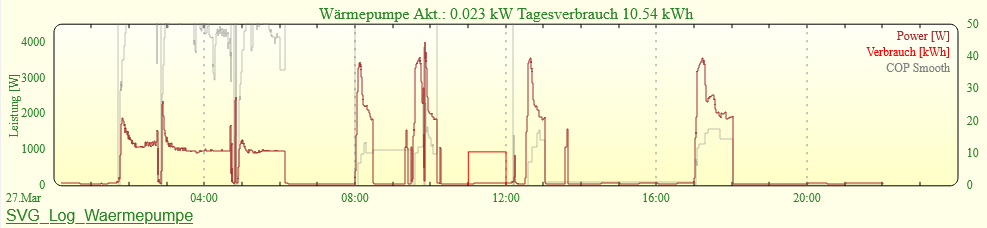

2. Ein Plot erzeugen:

• define SVG_Log_Waermepumpe SVG Log_Waermepumpe:SVG_Log_Waermepumpe:CURRENT
• attr SVG_Log_Waermepumpe label sprintf("Wärmepumpe Akt.: %.3f kW Tagesverbrauch %.2f kWh", $data{currval1}/1000, $data{currval2})
• attr SVG_Log_Waermepumpe room Plots
• oder mit Create SVG plot im Logfile Modul
• Die SVG_Log_Waermepumpe.gplot (kann in dem SVG Modul über das INTERNAL GPLOTFILE als Textblock editiert werden):

# Created by FHEM/98_SVG.pm, 2021-02-11 08:48:12
set terminal png transparent size <SIZE> crop
set output '<OUT>.png'
set xdata time
set timefmt "%Y-%m-%d_%H:%M:%S"
set xlabel " "
set title '<L1>'
set ytics
set y2tics
set grid
set ylabel "Leistung [W]"
set y2label ""
set yrange [0:4500]
set y2range [0:50]

#Log_Waermepumpe 4:SDM72DM_Z1.Power_Sum__W\x3a::
#Log_Waermepumpe 4:SDM72DM_Z1.Energy_total__kWh\x3a::delta-d

plot "<IN>" using 1:2 axes x1y1 title 'Power [W]' ls l4 lw 1 with steps,\
     "<IN>" using 1:2 axes x1y2 title 'Verbrauch [kWh]' ls l0 lw 1 with bars

Erfassung des stündlich, täglich und monatlichen Verbrauchs

Das kann am einfachsten mit dem statistics Modul gemacht werden. Nachfolgend ein Beispiel, mit dem die Statistikwerte in dem definierten Modul "SDM72DM_Z1" als Readings ergänzt werden:

1. Statistics Modul definieren (https://wiki.fhem.de/wiki/Statistics):

• define myStatistics statistics SDM72DM_Z1 Stat.
• attr myStatistics alias myStatistics
• attr myStatistics dayChangeTime 00:00:00
• attr myStatistics deltaReadings Energy_total__kWh
• attr myStatistics room Logs
• attr myStatistics singularReadings SDM72DM_Z1:Energy_total__kWh:(Day|Month|Year)

2. Statistikdaten in ein Logfile:

• define Log_SDM72 FileLog ./log/SDM72-%Y-%m.log SDM72DM_Z1:Stat.Energy_total__kWh:.*
• Log_SDM72 alias Log_SDM72
• Log_SDM72 room Logs

3. Ein Plot erzeugen:

• define SVG_Log_SDM72_1 SVG Log_SDM72:SVG_Log_SDM72_1:CURRENT
• attr SVG_Log_SDM72_1 room Plots
• oder mit Create SVG plot im Logfile Modul
• Die SVG_Log_SDM72_1.gplot (kann in dem SVG Modul über das INTERNAL GPLOTFILE als Textblock editiert werden):

# Created by FHEM/98_SVG.pm, 2021-03-27 22:00:10
set terminal png transparent size <SIZE> crop
set output '<OUT>.png'
set xdata time
set timefmt "%Y-%m-%d_%H:%M:%S"
set xlabel " "
set title '<TL>'
set ytics
set y2tics
set grid
set ylabel "Verbrauch"
set y2label ""
set yrange [0:20]

#Log_SDM72 5:SDM72DM_Z1.Stat.Energy_total__kWh\x3a::
#Log_SDM72 7:SDM72DM_Z1.Stat.Energy_total__kWh\x3a::

plot "<IN>" using 1:2 axes x1y1 title 'Stunde' ls l0 lw 1 with steps,\
     "<IN>" using 1:2 axes x1y1 title 'Tag' ls l1 lw 1 with steps
