GraphPlot

Программа для визуального контроля и диагностики технических модулей, работа которых оценивается различного рода датчиками (давления, усилия, температуры или расхода). Датчики могут быть как собственными разработками, так существующими и широко распространнеными программируемыми логическими контроллерами (например Siemens). В первом случае протокол взаимодействия необходимо разрабатывать как для передающего устройства так и для GraphPlot. Во втором случае оптимальным является интеграция в уже существующие протоколы отправки данных с датчиков, описанных в руководствах пользователя.

Возможности

• Построение в реалтайм графиков входных данных;
• Взаимодействие с графиками в графическом интерфейсе пользователя: скрытие ненужных графиков, линий на них, корректировка диапазонов выводимой величины;
• Данные принимаются через сокеты в виде UDP-пакетов;
• Предполагается, что порядок данных при отправке и приеме является согласованным;
• Если необходимо принимать данные по протоколу S7 с ПЛК фирмы Siemens, то в директории lib/ добавлена библиотека s7lib.

Демо

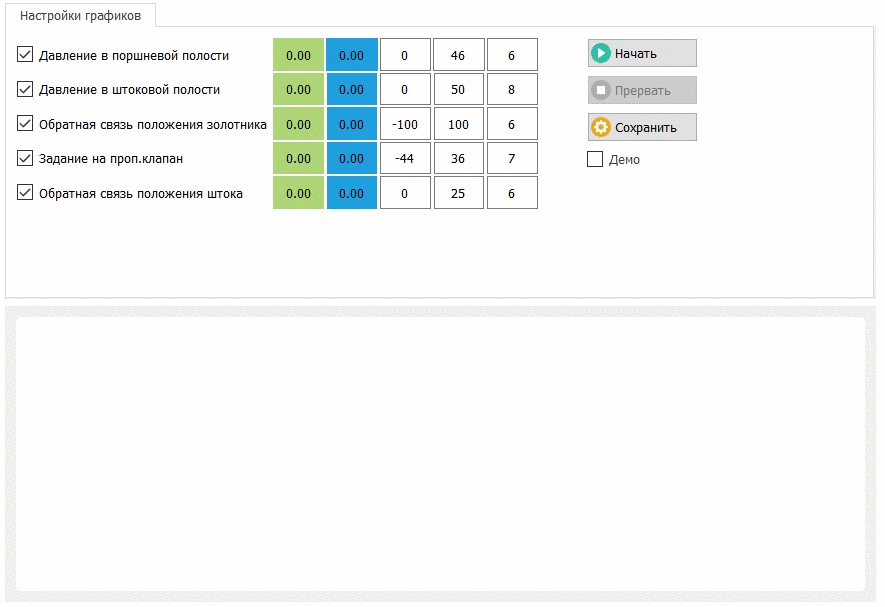

Входные данные генерируются генератором случайных чисел. Скрывать можно как сам график в окне, так и отдельно взятые линии на графике.

ToDo

• Обработка исключительных ситуаций.
• Подробная документация.
• Поддержка логгирования.
• Добавление дополнительных протоколов приема данных с датчиков.

Требования

• Qt5
• установленный модуль QtCharts

Сборка проекта

В проекте используется система сборки qmake, что должно избавить от каких-либо трудностей при сборке проекта.

• Клонировать репозиторий.

git clone https://github.com/glahiator/GraphPlot.git

• Открыть GraphPlot.pro в редакторе QtCreator
• Собрать и запустить

Copyright & License

• Copyright (©) 2022 by glahiator
• Licensed under the terms of the GNU Lesser General Public License v3.0
