サンプル集03 解析的な逆運動学、トルク制御

サンプルのビルド

次のコマンドを実行して、サンプル集をビルドします。

$ ./build_samples.bash

ビルドに成功するとsamples03/bin/ディレクトリに実行ファイルが生成されます。

ロボットのサーボモータの動かし方について

あらかじめ、"samples01のREADME"をよく読み、 ロボットのサーボモータの動かし方を理解してください。

運動学計算で使用するライブラリについて

運動学計算で使用するライブラリ (kinematics.hpp、kinematics_utils.hpp、link.hpp) の使い方は"samples02のREADME" を参照してください。

解析的に逆運動学を解いて手先を任意の位置・姿勢に移動させる

次のコマンドを実行します。 CRANE-X7では、手先が0.3m前方の5点に向かって移動します。 Sciurus17では、右手先が0.4m前方の4点に向かって移動します。

安全のためロボットの周りに物や人を近づけないでください。

# CRANE-X7の場合
$ cd bin/
$ ./x7_3dof_inverse_kinematics
# Sciurus17の場合
$ ./s17_3dof_inverse_kinematics

実行結果（CRANE-X7の場合）

$ ./x7_3dof_inverse_kinematics
手先目標位置をもとに解析的に逆運動学を解き、CRANE-X7を動かすサンプルです.
リンク情報ファイル:../config/crane-x7_links.csvを読み込みます
...

5秒後にX7が垂直姿勢へ移行するため、X7の周りに物や人を近づけないで下さい.
----------------------
目標位置:
0.2
  0
0.2
IKに成功しました
左奥へ移動
...

ピッキング姿勢のIKを解きます
左奥へ移動
----------------------
目標位置:
 0.3
 0.1
0.05
IKに成功しました
左手前へ移動
...

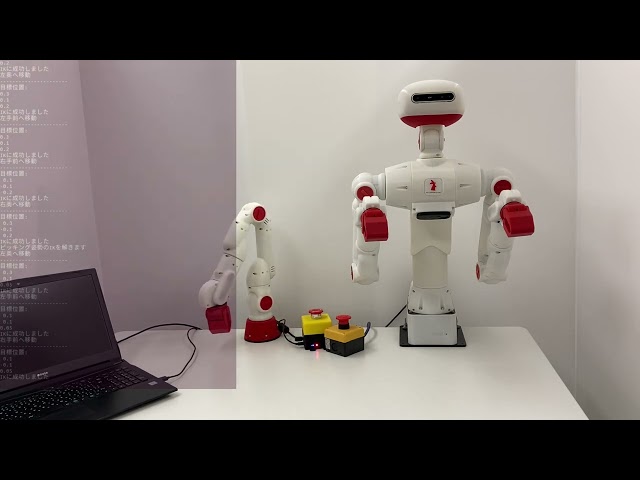

動画

解説

解析的に逆運動学を解く関数を使用する場合、 samples03/include/rt_manipulators_ik.hppをincludeします。

#include "rt_manipulators_ik.hpp"

CRANE-X7向けの逆運動学計算関数として、 samples03::x7_3dof_inverse_kinematics(links, target_p, q_list)と samples03::x7_3dof_picking_inverse_kinematics(links, target_p, q_list) があります。 引数にはリンク構成と、目標位置(Eigen::Vector3d)、 関節角度の格納先(std::map<unsigned int, double> または kinematics_utils::q_list_t)を入力します。

samples03::x7_3dof_inverse_kinematics(links, target_p, q_list) は、第6リンクの原点を目標位置(target_p)として受け取り、 第1、2、4関節の目標角度を出力する関数です。

samples03::x7_3dof_picking_inverse_kinematics(links, target_p, q_list) は、ハンドの先端を目標位置(target_p)として受け取り、 第1、2、4関節と、第6、7関節の目標角度を出力する関数です。 手先が地面(-Z)方向を向くように逆運動学を解きます。

Eigen::Vector3d target_p;
kinematics_utils::q_list_t q_list;

// 目標位置(X方向に0.2m、Y方向に0.0m、Z方向に0.3m)
target_p << 0.2, 0.0, 0.3;

// 逆運動学を解き、関節角度を取得する
samples03::x7_3dof_inverse_kinematics(links, target_p, q_list);
// 関節角度をサーボモータへ設定する
for (const auto & [target_id, q_value] : q_list) {
  hardware.set_position(links[target_id].dxl_id, q_value);
}
Eigen::Vector3d target_p;
kinematics_utils::q_list_t q_list;
// ピッキング姿勢の逆運動学
// 手先の目標位置(X方向に0.2m、Y方向に0.0m、Z方向に0.0m)
target_p << 0.2, 0.0, 0.0;

// 逆運動学を解き、関節角度を取得する
samples03::x7_3dof_picking_inverse_kinematics(links, target_p, q_list);
// 関節角度をサーボモータへ設定する
for (const auto & [target_id, q_value] : q_list) {
  hardware.set_position(links[target_id].dxl_id, q_value);
}

Sciurus17向けの逆運動学計算関数には、 samples03::s17_3dof_right_arm_inverse_kinematics(links, target_p, q_list)と samples03::s17_3dof_right_arm_picking_inverse_kinematics(links, target_p, q_list) を用意しています。 引数にはリンク構成と、目標位置(Eigen::Vector3d)、 関節角度の格納先(std::map<unsigned int, double> または kinematics_utils::q_list_t)を入力します。

samples03::s17_3dof_right_arm_inverse_kinematics(links, target_p, q_list) は、右腕の第6リンクの原点を目標位置(target_p)として受け取り、 右腕の第1、2、4関節の目標角度を出力する関数です。

samples03::s17_3dof_right_arm_picking_inverse_kinematics(links, target_p, q_list) は、右ハンドの先端を目標位置(target_p)として受け取り、 右腕の第1、2、4関節と、第5、6、7関節の目標角度を出力する関数です。 手先が地面(-Z)方向を向くように逆運動学を解きます。

Eigen::Vector3d target_p;
kinematics_utils::q_list_t q_list;

// 右手目標位置(X方向に0.2m、Y方向に-0.3m、Z方向に0.2m)
target_p << 0.2, -0.3, 0.2;

// 逆運動学を解き、関節角度を取得する
samples03::s17_3dof_right_arm_inverse_kinematics(links, target_p, q_list);
// 関節角度をサーボモータへ設定する
for (const auto & [target_id, q_value] : q_list) {
  hardware.set_position(links[target_id].dxl_id, q_value);
}
Eigen::Vector3d target_p;
kinematics_utils::q_list_t q_list;
// ピッキング姿勢の逆運動学
// 手先の目標位置(X方向に0.2m、Y方向に-0.3m、Z方向に0.0m)
target_p << 0.2, -0.3, 0.0;

// 逆運動学を解き、関節角度を取得する
samples03::s17_3dof_right_arm_picking_inverse_kinematics(links, target_p, q_list);
// 関節角度をサーボモータへ設定する
for (const auto & [target_id, q_value] : q_list) {
  hardware.set_position(links[target_id].dxl_id, q_value);
}

重力補償トルクをサーボモータに入力する

次のコマンドを実行します。 サンプルを終了する場合はキーボードのEscキーを入力してください。

安全のためいつでもブレーキモードボタンを押せるように準備してください

# CRANE-X7の場合
$ cd bin/
$ ./x7_gravity_compensation
# Sciurus17の場合
$ ./s17_gravity_compensation

実行結果（CRANE-X7の場合）

$ ./x7_gravity_compensation
現在姿勢をもとに重力補償トルクを計算し、CRANE-X7のサーボモータに入力するサンプルです
リンク情報ファイル:../config/crane-x7_links.csvを読み込みます
...

5秒後に重力補償トルクをサーボモータへ入力します
終了する場合はEscキーを押してください
...

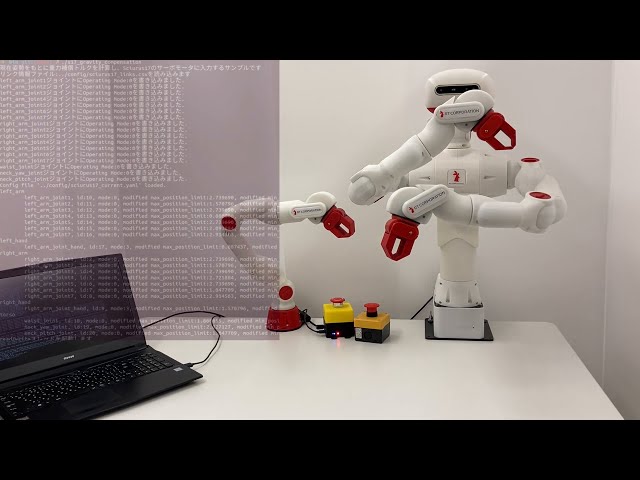

動画

解説

重力補償トルクを計算する関数を使用する場合、 samples03/include/rt_manipulators_dynamics.hppをincludeします。

#include "rt_manipulators_dynamics.hpp"

重力補償トルク計算関数として、 samples03_dynamics::gravity_compensation(links, target_id, torque_to_current, q_list) があります。 引数にはリンク構成と、手先リンク番号、 電流トルク比(std::map<unsigned int, double> または samples03_dynamics::torque_to_current_t)、 関節電流の格納先(std::map<unsigned int, double> または kinematics_utils::q_list_t)を入力します。

kinematics_utils::link_id_t target_id = 8;
samples03_dynamics::torque_to_current_t torque_to_current = {
  {2, 1.0 / 2.20},
  {3, 1.0 / 3.60},
  {4, 1.0 / 2.20},
  {5, 1.0 / 2.20},
  {6, 1.0 / 2.20},
  {7, 1.0 / 2.20},
  {8, 1.0 / 2.20}
};

kinematics_utils::q_list_t q_list;

// 重力補償トルクを計算する
samples03_dynamics::gravity_compensation(links, target_id, torque_to_current, q_list);
// 関節電流をサーボモータへ設定する
for (const auto & [target_id, q_value] : q_list) {
  hardware.set_current(links[target_id].dxl_id, q_value);
}
